Exporte su trabajo de encuestas desde su dispositivo Android a QGIS y AutoCAD

Logotipos GIS de Ardusimple

En este tutorial explicaremos cómo exportar su proyecto topográfico de dispositivo Android creado con SW Maps, Mapit GIS o Mapit Spatial a QGIS y AutoCAD.

Antes de comenzar, necesitará lo siguiente:

Paso 1: exporte su proyecto topográfico

  • Es importante que todos los puntos que quieras exportar pertenezcan a la misma capa.
  • Si usa SW Maps: en la pantalla principal de la aplicación, haga clic en el icono de la aplicación para abrir el menú de la izquierda, seleccione Compartir o Exportar y seleccione el formato de exportación KMZ.
  • Si usa Mapit GIS o Mapit Spatial: en la pantalla principal de la aplicación, abra el menú de la izquierda, seleccione Administrar capas, seleccione la capa para exportar, haga clic en el botón ⋮, seleccione Exportar, elija su ubicación de exportación preferida (o compartir) y seleccione KML en formato de exportación
  • En cualquiera de los casos anteriores, traiga su proyecto exportado en formato KML a la PC donde tiene QGIS y/o AutoCAD

Paso 2: Importe su proyecto KML en QGIS y expórtelo como DXF

  • Abra QGIS y cree un nuevo proyecto

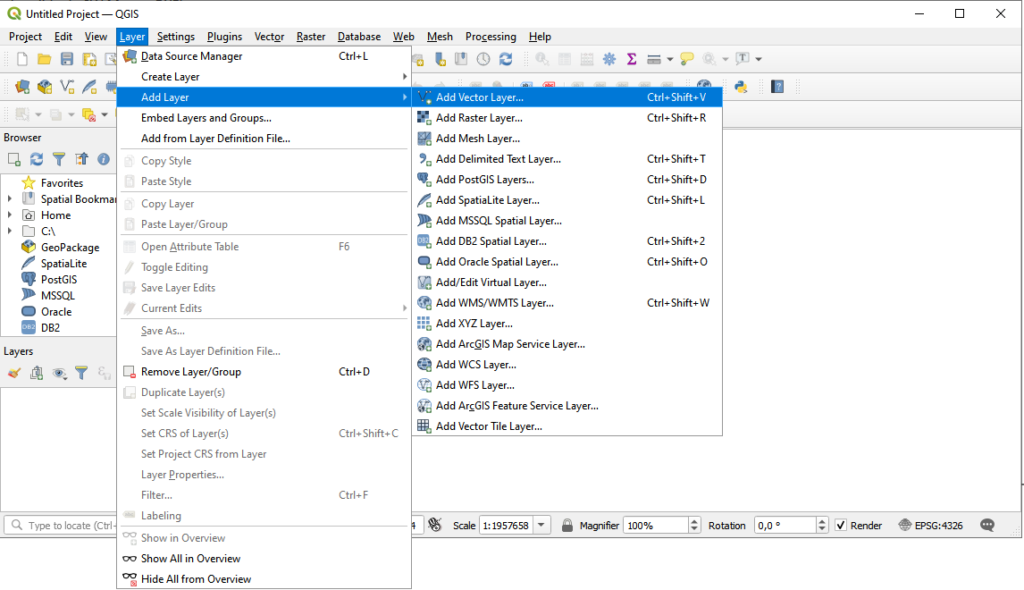

  • Vaya a Capa > Agregar capa > Agregar capa vectorial
  • Seleccione el KML exportado y presione el botón Agregar.
    Esto agregará una capa con el nombre de su proyecto en la ventana Capa.
QGIS agregar capa
  • Opcionalmente, puede arrastrar y soltar los mosaicos XYZ: OpenStreetMap desde la ventana del navegador a la ventana Capas, asegúrese de colocar OpenStreetMap debajo de la capa de su proyecto.
    Ahora puede ver todos los puntos de su proyecto en un mapa. Esto es útil para verificar dos veces su trabajo.
QGIS OpenStreetMap

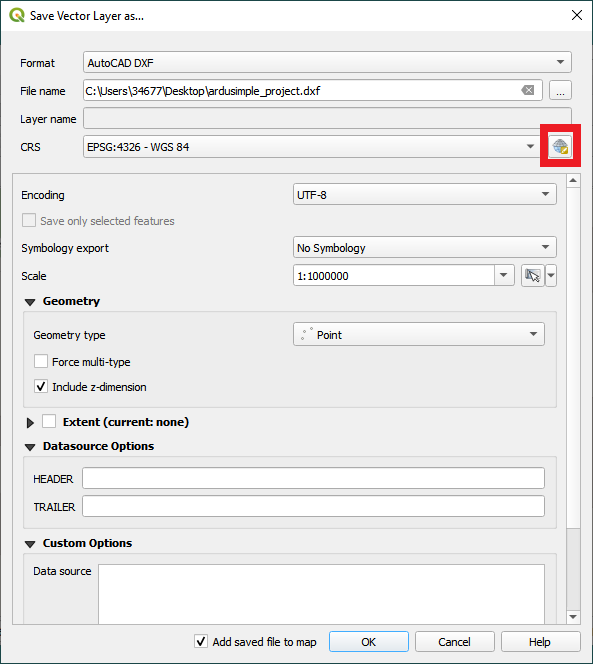

  • Haga clic con el botón derecho en la capa de su proyecto, seleccione Exportar > Guardar entidad como...
  • En la ventana Guardar característica como, seleccione el formato Autocad DXF y escriba su nombre de archivo
  • Seleccione el tipo de geometría Punto para incluir la dimensión z
  • Presiona el ícono CRS
QGIS guarda la capa vectorial como
  • Escriba UTM en la barra de filtro y navegue en la lista filtrada hasta que vea un Sistema de Referencia de Coordenadas que contenga su área de trabajo (la imagen a continuación se actualizará para cada SRC que muestra en un rectángulo sombreado en rojo el área de aplicación).
    En nuestro caso seleccionamos WGS72 UTM fuseau 30 ya que incluye la zona donde estamos ubicados.
Sistema de referencia de coordenadas QGIS
  • Ahora puede abrir el archivo DXF en AutoCAD.
  • Asegúrese de encontrar los puntos de su proyecto con el comando Zoom Extents o similar
  • La distancia entre puntos está en metros
DXF de autocad
