Cómo visualizar datos GNSS RTK en tiempo real en Google Earth

En este tutorial, le mostraremos cómo visualizar datos de posicionamiento y seguimiento en tiempo real en Google Earth con su Receptor de la serie simpleRTK2B.

Hardware requerido:

Software requerido

¿Cómo obtener posición en Google Earth?

  1. Cierra u-center y Google Earth, si tienes alguno abierto.

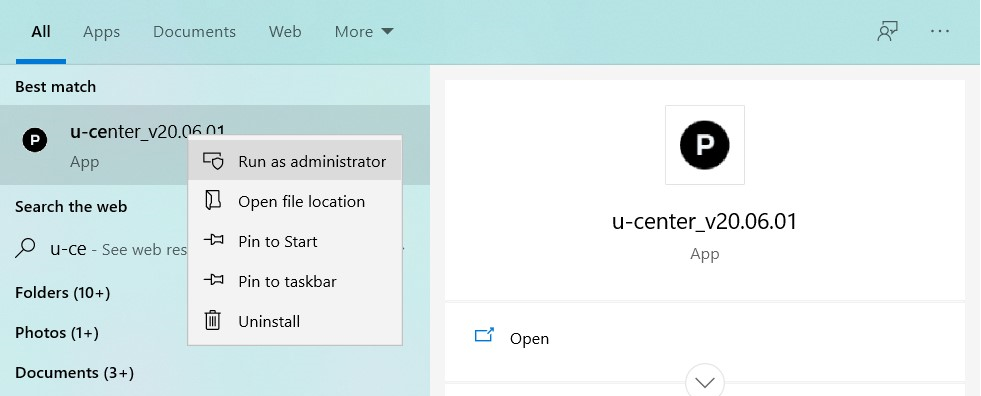

  2. Ejecute u-center como administrador. Para esto, vaya a Comienzo menú en su PC y haga clic con el botón derecho del ratón en la parte superior del icono del software y elija Ejecutar como administrador.
  1. Conecte su receptor a su PC y conecte u-center al PUERTO COM de su receptor.
  2. Compruebe que está recibiendo señal y que ha llegado a una posición fija. Puede verificar esto haciendo clic en la barra de herramientas: Ver–>Acoplamiento de ventanas –>Datos. Lo verás en el lado derecho de tu ventana.
  1. En la barra de herramientas, haga clic en Archivo–>Exportación de base de datos–>Servidor de Google Earth.
  1. Aparecerá una ventana con la configuración de Google Earth, si no desea cambiar nada, haga clic directamente OK.
  1. Esto abrirá Google Earth automáticamente y acercará la ubicación del receptor conectado a u-center. A continuación, debe comenzar a visualizar los datos en tiempo real.
  1. Vacíe la base de datos para comenzar a recopilar datos desde cualquier posición deseada haciendo clic en Icono de base de datos vacía en el centro de u.
  1. Puede detener el seguimiento en tiempo real cuando lo desee. Una forma de hacerlo es desconectando la placa de u-cente. Esto detendrá automáticamente el seguimiento en Google Earth. Renueve el seguimiento simplemente conectándose de nuevo al PUERTO COM del receptor.

¡Ahora puede rastrear su posición y visualizar sus recorridos con una precisión de centímetros en Google Earth!

¿Cómo editar tus datos o track?

  1. Por defecto, los datos mostrados en Google Earth estarán en 3D (absolutos). Para editar esta capa, por ejemplo, obtener una recopilación o seguimiento de datos 2D, debe dejar de recibir nuevos datos desconectándoser receptor de u-center.

  1. Ir a la leyenda que enumera Mis sitios y haga clic con el botón derecho en la capa de pista que se ha creado y elija Propiedades.

  1. Desde la nueva ventana, vaya a Altitud y cambiar de Absoluto a Sujetado al suelo.

¡Ahora puedes visualizar tus pistas en 2D!

Si tuant para hacer este tutorial, tenemos el receptor simpleRTK2B, simpleANT2B antenna, TNC a SMA Survey antcable de enna, y cable USB en stock y listo para ser enviado.
