Altura elipsoidal, ortométrica y geoide 101

Muchos clientes se confunden con las diferentes alturas (altitud) reportadas por sus GNSS receptor.
En esta publicación mostraremos el concepto de cada uno con palabras sencillas (pedimos disculpas a todos los topógrafos y científicos que lean esta publicación).

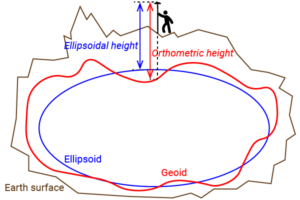

Altura elipsoidal:
La forma del planeta tierra se simplifica como una pelota de rugby (elipsoide).
La altura elipsoidal es la distancia vertical entre la antena GNSS y la superficie de la pelota de rugby.
Ventajas: el modelo elipsoide es realmente simple, muchos receptores GNSS usan el mismo modelo.
Desventajas: la altura elipsoidal puede tener grandes errores (>50 m) en comparación con la altura real sobre el nivel medio del mar.

Altura ortométrica (también conocida como altura sobre el nivel medio del mar):
La forma del planeta tierra al nivel del mar se modela con gran detalle (geoide).
La altura ortométrica es la distancia vertical entre la antena GNSS y esta superficie de alta definición (geoide).
Ventajas: la altura medida representa la altura sobre el nivel medio del mar.
Desventajas: el tamaño de los modelos de alta definición es grande, por lo general estos modelos no se almacenan directamente en el receptor GNSS sino en el smartphone/aplicaciones computacionales.

Algunos de estos modelos de alta definición son locales (no globales) para reducir su tamaño.

Altura del geoide:
Se calcula como la diferencia de altura entre el modelo de alta definición (geoide) y la pelota de rugby (elipsoide) para una ubicación determinada.

Altura del geoide = altura elipsoidal – altura ortométrica

*Altura del geoide se refiere a veces como Separación de geoide, ondulación del geoide or desviación del geoide.
Puedes comprobar este tutorial donde explicamos cómo usar un geoide personalizado para mediciones de altura ortométrica de alta calidad con su dispositivo Android.
