Función desbloqueada: usa tu LR/XLR radio como repetidor

LR y XLR radioSe utiliza en base-rover Las configuraciones requieren que sus antenas estén en la línea de visión (verse entre sí); de lo contrario, el rango de transmisión se reduce drásticamente.

Uno de nuestros clientes que utiliza una baserover configuración con LR radioTuvo que transmitir correcciones desde una estación base ubicada en un valle a una rover Ubicado en otro valle. Estos valles están en una zona montañosa con algunas altas montañas entre ellos, que hacen que la transmisión no sea posible en absoluto ya que hay casi 500m de montaña bloqueándola.

Línea de visión directa entre la estación base y rover ubicación más alejada, con perfil de altitud

Para resolver este problema, logramos convertir uno de nuestros LR estándar radios en un repetidor. El repetidor necesita ver la estación base y el rover todo el tiempo y básicamente recibe correcciones de la estación base y las retransmite nuevamente.

Vista panorámica de la ubicación de la estación base, repetidora y más alejada. rover Ubicación
  • Si rover ve la estación base pero no el repetidor, todo está bien
  • Si rover solo ve el repetidor pero no la estación base, todo está bien
  • Si rover ve tanto la estación base como el repetidor, todo está bien
  • Si rover no ve la estación base ni el repetidor, no podrá recibir correcciones

Tomamos el rover Desde el aparcamiento cercano a la estación base subimos el puerto de montaña, visitamos la ubicación del repetidor y bajamos al otro valle. En la imagen a continuación puede ver en verde las ubicaciones donde la precisión de la ubicación fue <10 cm, lo que significa que se recibieron correcciones y en rojo la ubicación con una precisión> 10 cm que muestra que las correcciones no se recibieron.

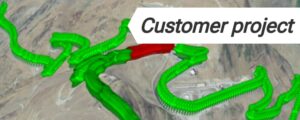

Probar la cobertura de correcciones (verde = buena cobertura, rojo = mala cobertura)

En el área con puntos rojos, el rover No pude ver ni la estación base. radio ni el repetidor radio.

Y como el día estuvo agradable y las pruebas fueron geniales, a continuación encontrará más fotos de la configuración.

Repetidor visto desde la ubicación de la estación base
Estación base vista desde la ubicación del repetidor
Repetidor visto desde rover ubicación más lejana
Rover ubicación más alejada vista desde la ubicación del repetidor

Observe que puede agregar varios repetidores para tener una base -> repetidor -> repetidor -> rover configuración para cubrir geografías aún más grandes y extrañas.
Si tiene un escenario donde una base estándar-rover la configuración no funciona, contáctenos y estaremos encantados de ayudarle 🙂
