Guía del usuario: PointPerfect RTK-SSR Receiver (Internet or L-band)

General

Con RTK-SSR Receiver with PointPerfect (Internet or L-Band), podrá disfrutar de una precisión centimétrica plug-and-play en Europa y América del Norte continental desde cualquier área con cobertura de teléfono móvil o vista satelital. Simplemente conecte la alimentación, espere unos minutos y disfrute de una precisión centimétrica.

Contenido del Paquete

tienes tu nuevo RTK-SSR Receiver with PointPerfect (Internet or L-Band)? Lo primero es lo primero, está en la página correcta para configurar su kit rápidamente.

Recuerda todos los componentes de este kit profesional:
simpleRTK2B Pro creado por ZED-F9P RTK receptor con Receptor de corrección perfecta de punto de banda L or 4G NTRIP Master + 1 Tarjeta SIM con 1 año de servicio ilimitado dentro de un estuche de plástico
– 1 año de suscripción a L-Band or Punto de InternetServicio de corrección perfecto
Calibrated Survey GNSS Tripleband + L-band antenna (IP67) or Survey Antena GNSS multibanda (IP66)
Soporte magnético para survey Antena multibanda GNSS
– 1 cable USB – tipo C

El kit está preconfigurado para enviar NMEA over JST-GH connector and USB at the same time.

unboxing

Para construir RTK-SSR Receiver with PointPerfect (Internet or L-Band), no hay necesidad de herramientas especiales ni nada por el estilo, a mano será suficiente.

1. Tome su soporte magnético para Survey GNSS Antenna and screw the stand together.

2. Coloque la antena encima del soporte girándola delicadamente hacia la derecha hasta que se detenga.

3. Conecte el extremo TNC-K del cable al Survey antena.

4. Conecte el cable TNC-K a SMA al conector SMA del receptor.

5. Conecte el cable USB al puerto USB de su receptor.

6.Coloque la antena en un lugar con vista al cielo abierto o cerca de la ventana para probar la funcionalidad.

7. Ahora encienda su receptor. Simplemente conecte su receptor a su computadora portátil o PC mediante USB.

8. Si tienes un Internet versión de RTK-Receptor SSR con PointPerfect, omita este paso. Si eres dueño de un L-Band versión, necesitará almacenar un archivo de credenciales (*.JSON) en su receptor. Le enviamos el archivo de credenciales por correo electrónico.
    • Descargar y abierto u-center (asegúrese de utilizar la versión 22.05 o posterior).
    • Vaya a la barra de menú para Receptor->Conexión y seleccione la derecha COM Puerto.
    • Ve a Receptor-> Cliente MQTT… > y seleccione el archivo *.JSON.
    • cheque Suscríbete al tema clave, desmarca el resto de opciones.
    • Haga Clic en DE ACUERDO.
    • Si quieres comprobar que tu clave ha sido almacenada, puedes ir a Ver->Ver Mensajes->UBX-RXM-SPARTNKEY y deberías ver algunos datos allí.


9. El primer encendido puede tardar hasta 5 minutos en comenzar a funcionar. RTK. Esto se debe a que hay una activación automática única. deberías empezar a ver RTK después de 1-2 minutos.

10. ¡Y eso es todo! ¡Ahora puede disfrutar de una precisión CEP de 2 a 4 centímetros en toda el área de cobertura!

(Opcional) Cómo verificar RTK ¿Estado con PC con Windows?

Si solo tiene un puerto COM en su PC, u-center se conectará automáticamente a su kit y comenzará a ver datos en la pantalla de inmediato. Si no es así, vaya a la barra de menú para Receptor->Conexión y seleccione la derecha COM puerto. Si seleccionó el puerto COM correcto, debería comenzar a ver inmediatamente los datos mostrados en su pantalla.

Hagamos ahora un par de comprobaciones juntos.

Con el fin de lograr RTK, necesitamos buenas señales GNSS:

Si no encuentra este diagrama o lo cerró por accidente, puede volver a abrirlo yendo a la barra de menú para Ver->Ventanas acopladas->Nivel de satélite.

Una vez que esté seguro de que los niveles de señal son lo suficientemente buenos, espere a ver RTK FIX y disfruta 🙂 If you don’t know how to install the GPS/GNSS antenna better, have a look at our simpleANT2B Guía de instalación de antena GNSS.

Una segunda ventana interesante es la ventana de Datos, que deberías encontrar en la parte superior derecha, de lo contrario en la barra de menú ve a Ver-> Acoplar Windows-> Datos. Le mostrará información como GPS FIX y estimación de precisión.

Como conectar RTK ¿Receptor a la computadora/PC?

Una vez que tengas tu RTK Conectado el receptor al PC mediante USB, puedes seguir unos sencillos pasos, que te describimos en el vídeo:

Cómo conectarse a su smartphone?

Te explicamos cómo usar tu dispositivo Android con RTK-SSR Receiver with PointPerfect (Internet or L-Band).

  1. Asegúrese de que su dispositivo admita USB OTG capabilities and your Android language is set to English, since some users reported compatibility problems with other languages.
  2. Conecte el receptor a su dispositivo Android. Necesitará adicional Cable USB móvil (OTG) (no incluido) para hacer eso.
  3. Coloque su antena en un lugar con buena vista del cielo, o cerca de una ventana para probar la funcionalidad.
  1. Descargue el software/aplicación compatible que prefiera usar desde Google Play e instálelo en su dispositivo. Preparamos instrucciones paso a paso sobre cómo utilizar. RTK-SSR Receiver with PointPerfect (Internet or L-Band) con varios software/aplicación:

¿Cómo Usar? PointPerfect RTK-SSR Receiver (Internet or L-band) con mapas SW?

La mejor opción (si tu dispositivo lo admite) ya que puedes alimentarlo y comunicarte con él al mismo tiempo
    1. Abra la aplicación SW Maps y otorgue permisos (solo la primera vez).
    2. Haga clic en el icono de SW Maps para mostrar el menú de la aplicación.
    1. Seleccione GPS serie USB.
    1. under Dispositivos, debería ver UART USB FT232R. Colocar Tasa de baudios a 115200 bps.
    2. Set Modelo de instrumento a u-blox RTK.
    3. Haga Clic en CONECTAR del botón.
    4. Cuando haga clic en el botón CONECTAR, conceda permisos (si se le solicita).
  1. Puedes ver algunos detalles de tu Ardusimple receptor yendo al menú SW Maps y seleccionando Estado del GPS or Trazado del cielo.cómo utilizar ArduSimple productc con mapas SW en dispositivo Android4
  2. En la pantalla principal, puede hacer clic en el botón que se muestra en la imagen siguiente para que la aplicación centre el mapa en la ubicación de su receptor. El puntero que muestra su ubicación cambiará de color dependiendo del estado de fijación de su receptor. Además, tienes la opción de ajustar la capa del mapa, incluir puntos, tracks, así como importar o exportar ubicaciones registradas, entre otras características.
  3. Puede acostumbrarse a la aplicación SW Maps explorando sus diversas opciones. Si prefieres una guía, puedes acceder al Manual de usuario aquí.

¿Cómo Usar? PointPerfect RTK-SSR Receiver (Internet or L-band) con Mapit GIS?

En primer lugar, empareje su receptor con su Android smartphone o tableta.

  1. Enciende tu RTK receptor conectando el cable USB a la fuente de alimentación (smartphone/tableta/ banco de energía compatible). Si recibe un mensaje emergente para conectar el dispositivo USB con cualquier aplicación, puede ignorarlo.
  2. Activa el Bluetooth de tu smartphone o tableta, y conéctelo con su RTK receptor.
    Al vincular su dispositivo, observe que aparecerá como RTK_GNSS_***. La contraseña es siempre 1234.
    El emparejamiento solo debe realizarse una vez. A diferencia de otros dispositivos Bluetooth, no se mostrará como "conectado" hasta que haga clic en el botón "conectar" en una aplicación.
  1. Colocar RTK Coloque la antena en un lugar con buena vista del cielo o cerca de una ventana para probar su funcionalidad.

En segundo lugar, conecte su receptor a Mapit GIS a través de bluetooth.

  1. Abierto Mapit GIS. Ir Ajustes. Toque en GNSS externo.
  1. permitir Conexión directa a GNSS externo.
  1. En la ventana emergente, elija el dispositivo que emparejó en el paso 2.

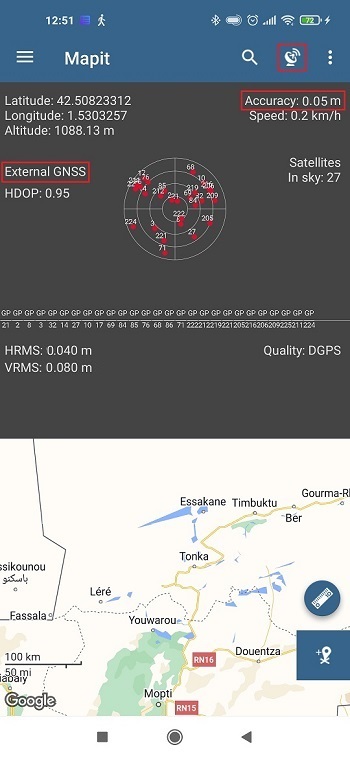

  1. Vuelva a la pantalla principal, toque en el icono de antena verás que estás usando GNSS externo y con información de ubicación y satélites.

¿Cómo Usar? PointPerfect RTK-SSR Receiver (Internet or L-band) con algún otro software?

Si necesita utilizar el kit con cualquier otro software, le explicaremos cómo configurarlo. Ardusimple RTK receivers to be used as ubicación simuladas para Android smartphones/tabletas para obtener una precisión de posición centimétrica.

Si no está familiarizado con el término, ubicación simulada significa que engaña a su dispositivo Android para que utilice un receptor GNSS externo como si fuera uno interno. Esto tiene la ventaja de que cualquier aplicación GPS/GNSS que funcione con su dispositivo Android puede beneficiarse de una precisión de nivel centimétrico.

En primer lugar, instalar GNSS Master aplicación y habilite la ubicación simulada en su dispositivo Android.

Este paso solo debe realizarse una vez.

  1. Instalar GNSS Master applicación en su dispositivo Android desde el Google Play Store. Cuando abra la aplicación por primera vez, se le pedirá que permita ciertos permisos para GNSS Master.
  • Permiso de ubicación
  • Mostrar notificaciones
  • Una vez que acepte los permisos, la página se cargará y mostrará el estado actual de la aplicación. Lo configuraremos más tarde.
  1. Para habilitar ubicaciones simuladas en Android, necesitaremos obtener permisos de desarrollador. El procedimiento puede variar ligeramente entre diferentes versiones de Android y smartphone modelos (puede buscar en Google su "Smartphone modelo + habilitar ubicación simulada” si no puede encontrar las opciones exactas).
  2. En Android 4.1 y versiones anteriores, el Opciones de desarrollador La pantalla está disponible de forma predeterminada. En Android 4.2 y superior, debe habilitar esta pantalla. Para habilitar las opciones de desarrollador, toque el botón Número de compilación, versión MIUI o similar opción 7 veces.
  1. Puede encontrar esta opción en una de las siguientes ubicaciones, según su versión de Android:
  • Configuración -> Acerca del teléfono -> Número de compilación
  • Configuración -> Sistema -> Acerca del teléfono -> Número de compilación
  1. Una vez que tenga acceso a las opciones de desarrollador, puede ir a Configuraciones -> Configuraciones adicionales y en la parte inferior encontrarás Opciones de desarrollador. En esta gran lista, toca Seleccione la aplicación de ubicación simulada y seleccionar GNSS Master de la lista.

En segundo lugar, conéctese a su receptor.

  1. Conecte la antena GNSS a su dispositivo, en un lugar con buena vista del cielo o cerca de una ventana para probar la funcionalidad.
  2. Conectar RTK receptor con su dispositivo Android con Cable USB OTG.
  3. Abierto GNSS Master aplicación Compruebe la ubicación simulada y la salida a SW Maps.

  1. Haga clic en el icono de engranaje en el lado derecho de Conexión del receptor GNSS para entrar en el menú de configuración.

  1. Elige Serie USB en modo. Set Velocidad de transmisión a 115200 bps. En Dispositivo USB conectado, reconocerá automáticamente su receptor con nombre ***** UART USB.

  1. Prensa CONECTAR.
  2. Volver al menú principal. Ahora debería ver en Conexión del receptor GNSS que dice Conectado y con transferencia de datos. Puede consultar su ubicación y los satélites disponibles en Skyplot.
  1. Abra su aplicación GPS/GNSS favorita y úsela como de costumbre. Utilizarás el externo RTK Receptor GNSS en lugar del smartphone/receptor GPS interno de la tableta.
  2. Hemos probado esta funcionalidad con muchas aplicaciones, puedes encontrarlas en este liga. Si lo pruebas en otras aplicaciones, puedes enviarnos un correo electrónico a info@ardusimple.com y lo agregaremos a la lista. El robot de Android se reproduce o modifica a partir del trabajo creado y compartido por Google y se usa de acuerdo con los términos descritos en el Creative Commons 3.0  Licencia de atribución.

Tutoriales relacionados

¿Cómo restablecer el kit a la configuración de fábrica?

El kit está preconfigurado para enviar NMEA a través del conector JST-GH y USB al mismo tiempo.

Si desea restablecer el kit a la configuración de fábrica, siga los pasos:

  1. Conecte el receptor con su computadora o computadora portátil a través del USB.
  2. Ejecute u-blox u-center (puedes descargarlo aquí) y conéctelo al puerto COM adecuado.
  3. Descargar archivo de configuración:
  4.  In u-center Abra Herramientas->Configuración del receptor, elija el archivo que descargó en el paso 6 y haga clic en Transferir archivo->GNSS del botón.
  5. Una vez realizada la configuración, vaya a Receptor->Acción->Guardar configuración para guardar la configuración del RTK receptor.
